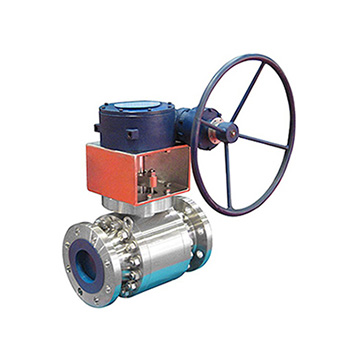

高壓鍛鋼球閥 HQ347 H/F

產品概述
產品數據

主要設計參數:

結構特征：三段式固定軸支撐，閥體、閥蓋及球統一為鍛件
尺寸：全通徑：DN 50～400(2"～16"）
縮口：DN 50～450(2"～16"）
壓力：PN 1.6～15.0MPa、ANSI級150~1500Lb
防火試驗：按API 607和BS 6755 II經火燒試驗
防腐蝕：閥體選用各種防腐材料，閥桿、球、固定軸和閥座可按美國標準進行鍍鎳
驅動方式：小口徑手動操作，大口徑使用蝸輪操作，可根據要求配用氣動、電動或液動等執行機構
抗硫：選用符合NACE 01-75標準材料，并結合其它要求進行設計制造。

固定球鍛鋼球閥尺寸表：

2.0MPa(l50Lb)
通徑	L	L0	L1	D	D1	D2	H	H1	B	d	n	kg
50	203	400	143	152	121	92	153	139	16	19	4	30
80	241	600	172	190	152	127	195	178	19	19	4	50
100	305	850	191	229	190	157	213	191	24	19	8	90
150	394		311	279	241	216	535	184	25	22	8	203
200	457		311	343	298	270	504	221	28	22	8	289
250	533		311	406	362	324	608	258	30	25	12	450
300	610		311	483	432	381	647	282	32	25	12	588
350	686		428	533	476	413	813	352	35	28	12	814
400	762		535	597	540	470	882	417	37	28	16	1078
5.0MPa(300Lb)
50	216	400	143	165	127	92	153	139	22	19	8	32
80	283	600	172	210	168	127	195	178	28	22	8	52
100	304	850	191	254	200	157	213	191	32	22	8	97
150	403		311	318	270	216	535	184	37	22	12	204
200	502		311	381	330	270	564	221	41	25	12	322
250	568		428	445	387	324	729	268	48	28	16	535
300	648		428	521	451	381	774	298	51	32	16	775
350	762		428	584	514	413	813	352	54	32	20	1098
400	838		428	648	572	470	931	417	57	35	20	1488
10.0MPa(600Lb)
50	292	588	143	165	127	92	153	118	32	19	8	32
80	356	1251	172	210	168	127	195	145	38	22	8	64
100	432	1301	191	273	216	157	213	180	45	25	8	122
150	559		311	356	292	216	535	184	54	28	12	267
200	660		428	419	349	270	583	246	62	32	12	521
250	787		428	508	432	324	750	290	70	35	16	773
300	838		535	559	489	381	803	345	73	35	20	1118
350	889		428	603	527	413	813	352	76	38	20	1138
400	990		428	686	603	470	983	426	83	41	20	1588
15.0MPa(900Lb)
50	368	588	128	216	165	92	162	118	45	25	8	48
80	381	1251	158	241	190	127	204	145	45	25	8	78
100	457	1301	191	292	235	157	239	180	51	32	8	138
150	610		311	381	318	216	540	198	62	32	12	390
200	737		311	470	394	270	775	250	70	38	12	700
250	838		428	546	470	324	805	305	76	38	16	1100
300	965		428	610	533	381	870	349	86	38	20	1750
350	1029		428	641	559	413	908	387	92	41	20	2300
400	1130		428	705	616	470	914	431	95	44	20	3500
